Ck6150 CNC drejebænk

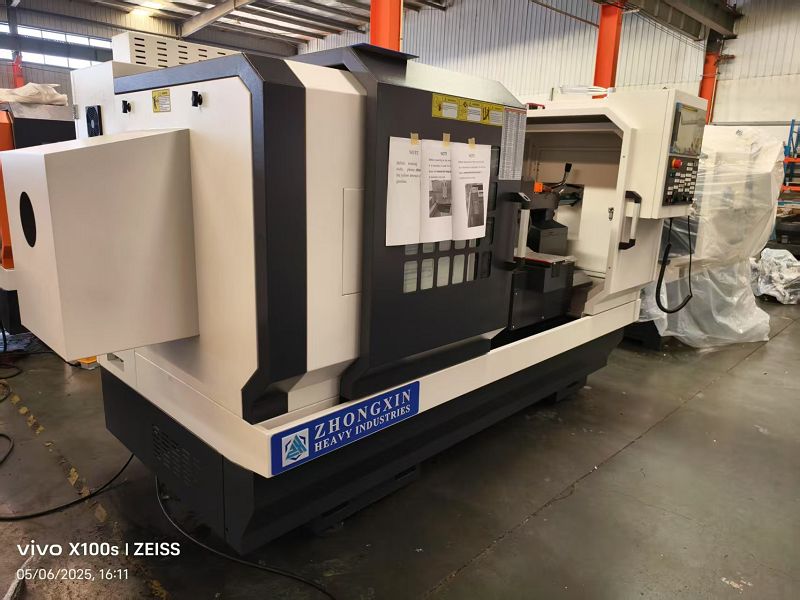

CK6150 CNC drejebænk Integral bue og bro type krop, et- stykke støbningsstruktur er stabil og stiv, standard udstyret med manuel hale og 250 manuel spændepatron, kan også udstyres med 10-tommer hul hydraulisk spændepatron og hydraulisk hale stok, udstyret med 4-stations elektrisk værktøjsholder, der anvender turbine med hurtig rotations-levetid, lang levetid for turbine og snekke, kan også udstyres 6-station eller 8-station elektrisk værktøjsholder, standard udstyret med GSK980TC3 system, stabil og pålidelig drift, 7,5 kW spindelmotor kørende jævnt og med høj præcision, høj belastningskapacitet, holdbar og holdbar. 7,5 kW spindelmotoren kører jævnt og med høj præcision, den maksimale spindelhastighed er 1800 rpm, høj belastningskapacitet og holdbar, det er førstevalg til bearbejdning.









Mange mekaniske udstyr kan lide af forskellige problemer på grund af høje temperaturer, som kan påvirke driftsforholdene. Temperaturen er tæt forbundet med driftstilstanden for hård-CNC drejebænk. Konkret som følger: på den ene side vil unormale skader på mekaniske komponenter, rørblokering og andre almindelige former for svigt danne temperaturstigningen af ​​de tilsvarende komponenter. Derfor er overløb en karakteristisk parameter, der kendetegner mekanisk svigt. På den anden side er funktionen af ​​mekaniske dele tæt forbundet med temperaturen. For høj temperatur vil føre til et fald i delenes funktion og endda danne deludbrænding. Derfor er temperatur også en vigtig faktor, der forårsager svigt af CNC-drejebænk med skrå leje.



Omgivelsestemperaturen for den hårde CNC-drejebænk skal være lavere end 30 grader, og den relative temperatur skal være lavere end 80%. Generelt er der en udstødningsventilator eller køleventilator inde i den elektroniske CNC-kontrolboks for at sikre, at arbejdstemperaturen for de elektroniske komponenter, især centralprocessoren, er stabil, eller temperaturforskellen er meget lille. For høje temperaturer og luftfugtighed kan reducere levetiden af ​​styresystemkomponenter og øge antallet af problemer. Efterhånden som temperatur og luftfugtighed stiger, kan mere støv klæbe til integrerede kredsløb og forårsage kortslutninger. Strømkrav er universelle, og CNC-skrå drejebænkeinstallationer i maskinværksteder har ikke kun store variationer i omgivelsestemperaturer og dårlige brugsforhold, men har også en bred vifte af elektromekanisk udstyr, hvilket resulterer i høje vibrationer på elnettet. Derfor har CNC drejebænken streng kontrol over strømforsyningsspændingen. Udsvinget i strømforsyningsspændingen skal være inden for det tilladte område og relativt stabilt, ellers vil det påvirke den normale drift af CNC-systemet.



Som en yderst aktiv og intelligent værktøjsmaskine bør hård-bane CNC drejebænk holdes væk fra driftsmiljøet med høje vibrationer og det mekaniske udstyr, der påvirker dens vibration. Hvis det er nødvendigt, bør der træffes anti-vibrationsforanstaltninger på operationsstedet for at skabe et godt driftssted til påføring af CNC skrå drejebænk. Holdes væk fra udstyr med høje vibrationer (såsom stansepressere, smedeudstyr osv.). Høj-præcisionsdrejebænke bør også vælges til at bruge anti-vibrationsforanstaltninger (såsom anti-vibrationsriller osv.). Ellers vil det direkte påvirke bearbejdningsnøjagtigheden og stabiliteten af ​​drejebænken, skabe dårlig kontakt og svigt af elektroniske komponenter og påvirke pålideligheden af ​​CNC-skrålejet.



Strenge og perfekte betjeningsprocedurer er en af ​​de vigtige foranstaltninger til at sikre sikker drift af hårde-spor CNC-drejebænke. Operatøren bør operere i nøje overensstemmelse med driftsprocedurerne. Når maskinværktøjet fejler, skal operatøren blive på stedet og sandfærdigt forklare situationen før og efter fejlen til vedligeholdelsespersonalet for at analysere og diagnosticere årsagen til fejlen, fejlfinde i tide og reducere nedetiden.





Kapacitet

Maks. emnesvingdiameter	500 mm
Maks. drejediameter	500 mm
Maks. drejelængde	850-1350-1850 mm
Chuck størrelse	250 mm



Akserejse

X-aksevandring	280 mm
Z-aksevandring	1000-1500-2000 mm
Hurtig feed (X)	6000 mm/min
Hurtig feed (Z)	8000 mm/min



spindel

Spindelhastighed	1800r/min	800r/min
Spindelhastighedsområde	Trinløs
Spindelnæse	A2-8	åbning A2-11
Bar kapacitet	82 mm	åbning 130 mm
Hul gennem trækrør	65 mm	mulighed



Turret

Type af tårn	El-værktøjsholder
Antal værktøjsstationer	4 station
Værktøjsstørrelse (firkantet skaft)	25 mm



Værktøjsmaskine præcision

Nøjagtighed af position	X-akse	0,01 mm
	Z-aksen	0,015 mm/0,02 mm/0,025 mm
Gentagelighed	X-akse	0,009 mm
	Z-aksen	0,01 mm/0,012 mm/0,015 mm/



Sengestruktur og transmission

Føringsvej type	Hårdt spor
X-akse Skinnebredde	210 mm
Z-akse Skinnebredde	400 mm
X-akse kugleskrue	2506
Z-akse kugleskrue	4008-5010-5010



Haleskovle

Haleskovle	Manuel bagdok
Ærme diameter	75 mm
Ærmerejse	150 mm
Ærmetilspidsning	MT5#
Halesædets bevægelsesform	manuel



NC enhed

NC enhed	GSK980TC3
X-akse motormoment	5NM/7,5NM
Z-akse motormoment	7,5NM/10NM/15NM
spindelmotoreffekt	7,5 kW



Andre

Smørepumpe	2ZK(2L)
Kølepumpe	150W/250W
Maskinspænding	380V/50HZ
Strømforsyning	11KVA/12KVA/15KVA
Maskinens overordnede dimensioner	2650/3250/3750*1700*1820mm
Maskinens vægt	2700/3100/3500 kg



NC enhed	GSK
Kugleskrue	QS/QJ
Skruestangsleje	xinha
Manuel borepatron	HQ
Elektrisk knivholder	wengcang
Spindel	PLT
Smørepumpe	HEJIN
kølepumpe	OURUIS
Lavspændingsapparat	CHINT





CNC system

FANUC

SIEMENS 808D

SYNTEC

HNC

KND

6/8 Elektrisk knivholder

Hydraulisk spændepatron

Automatisk dør

Sikkerhedsanordning til autodør

Olie-vandudskiller

Blæseanordning

Vandpistol
