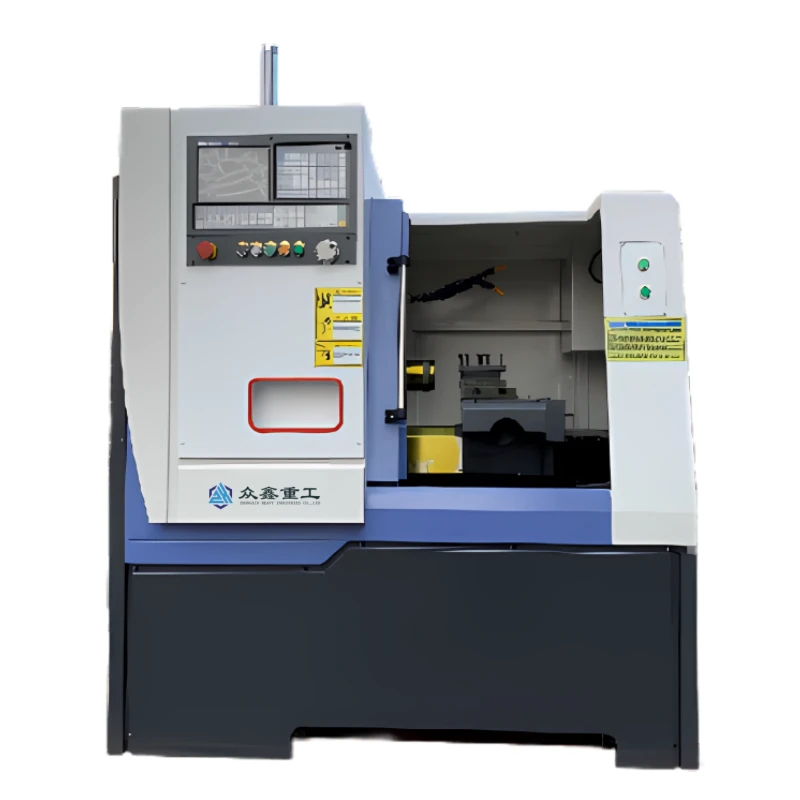

H32i-1

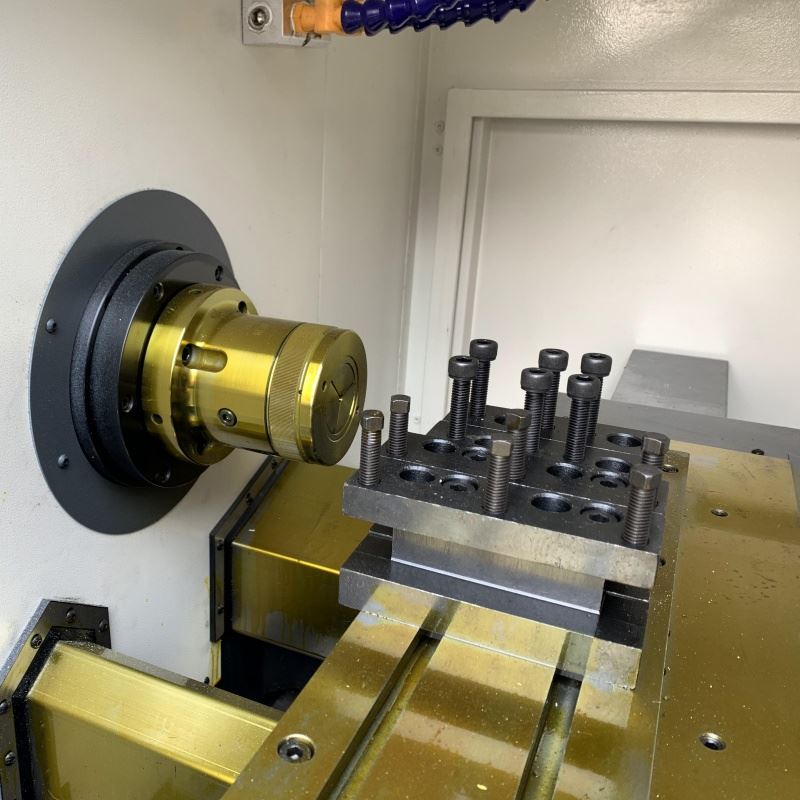

H32i-2

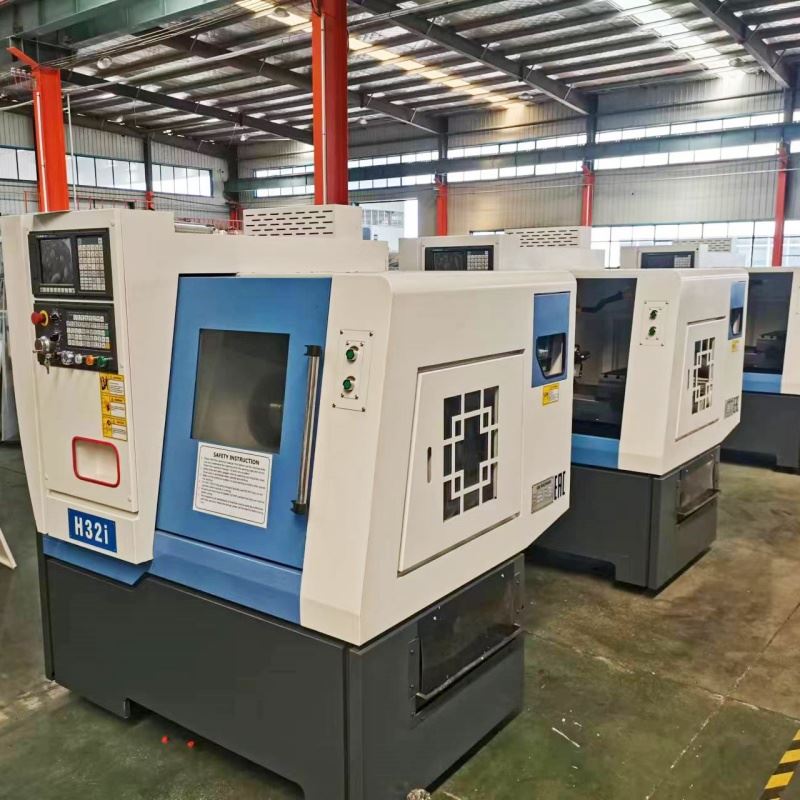

H32i-3

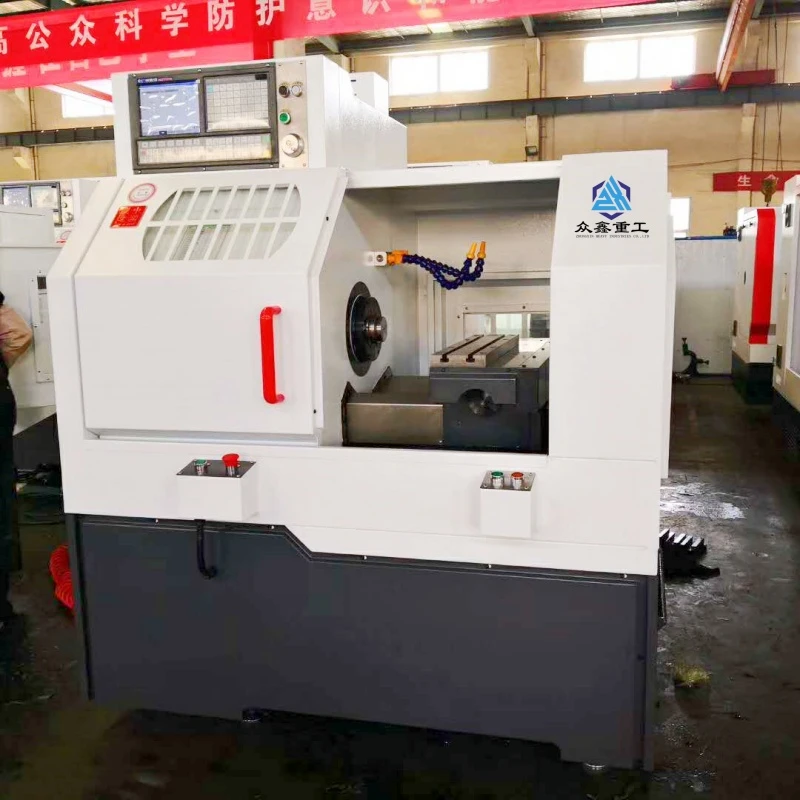

H32i-4

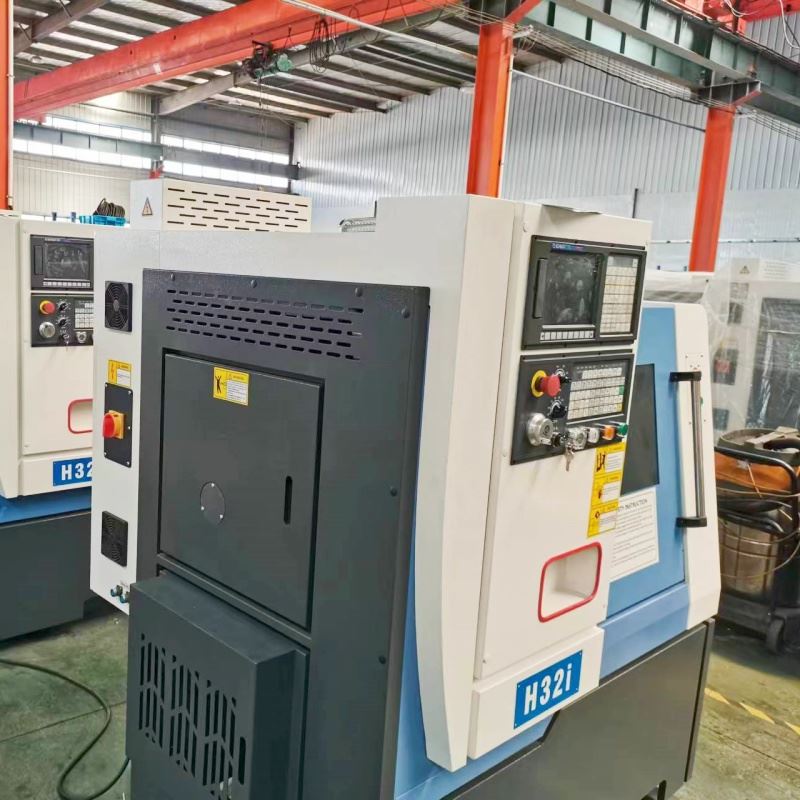

H32i-5

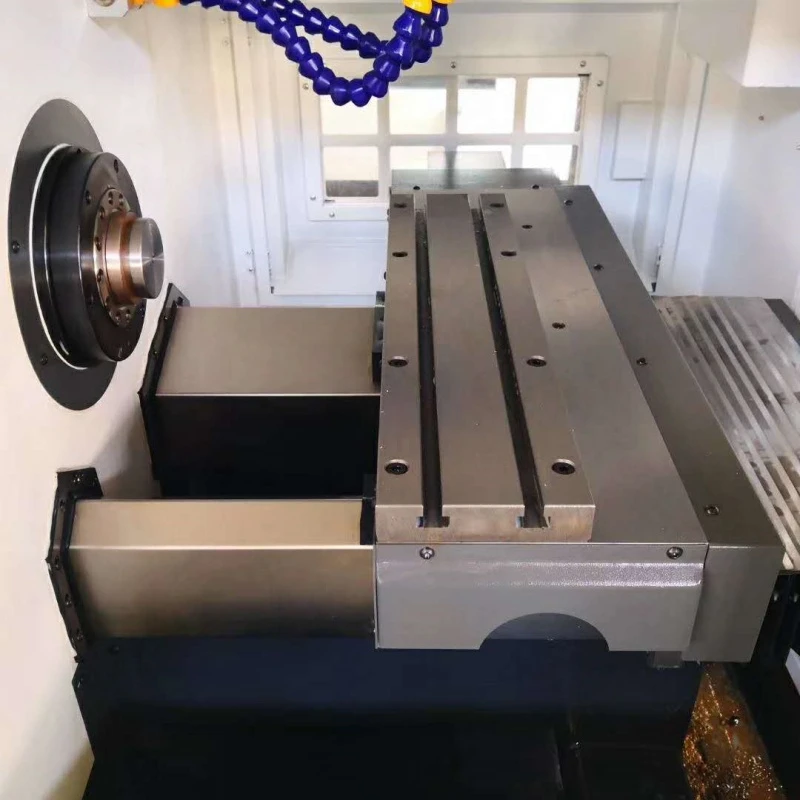

H32i-6

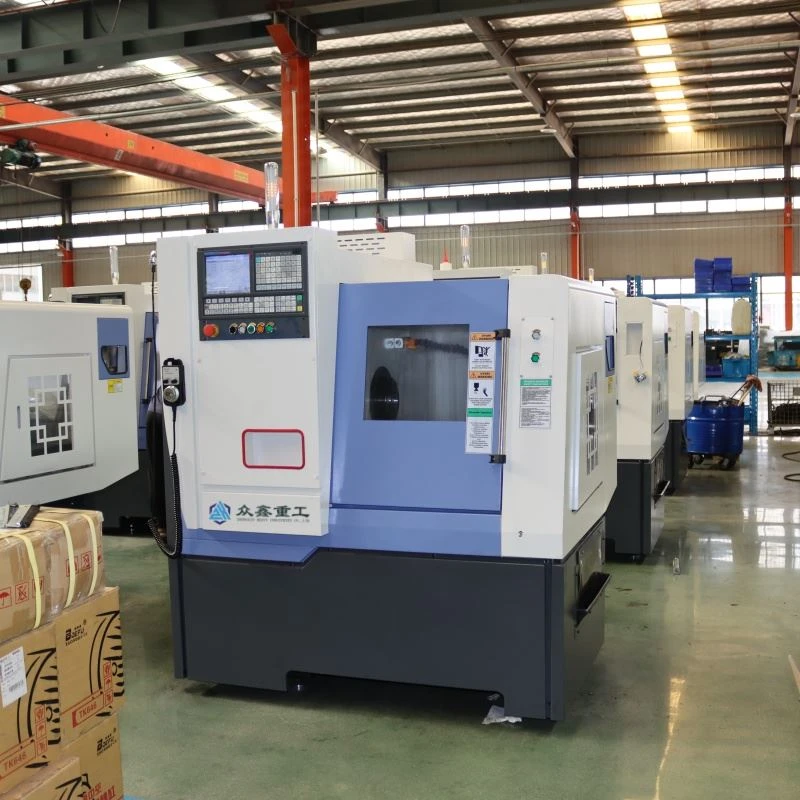

H32i-7

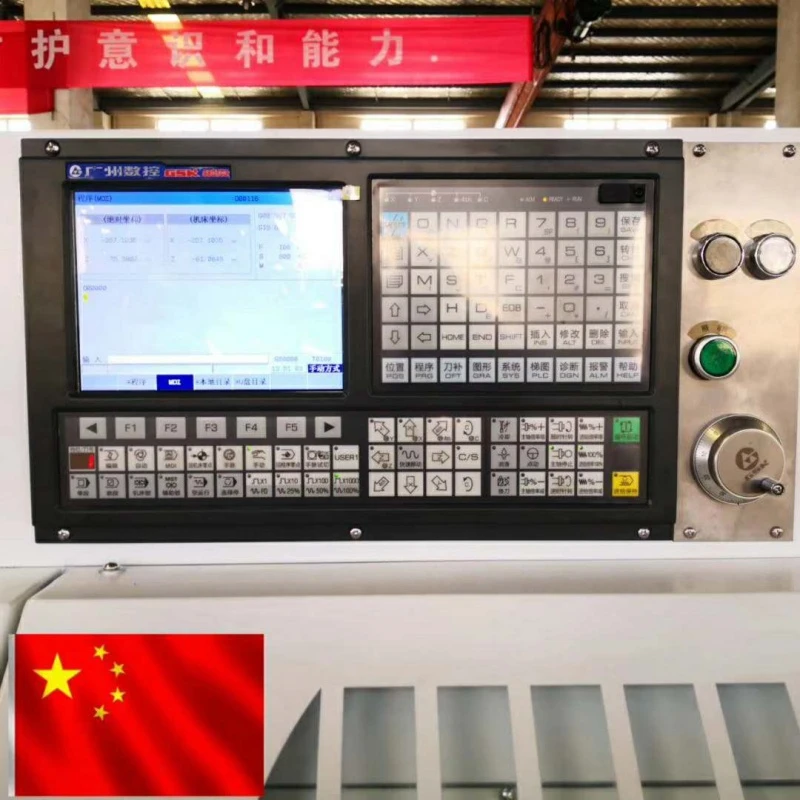

H32i-8

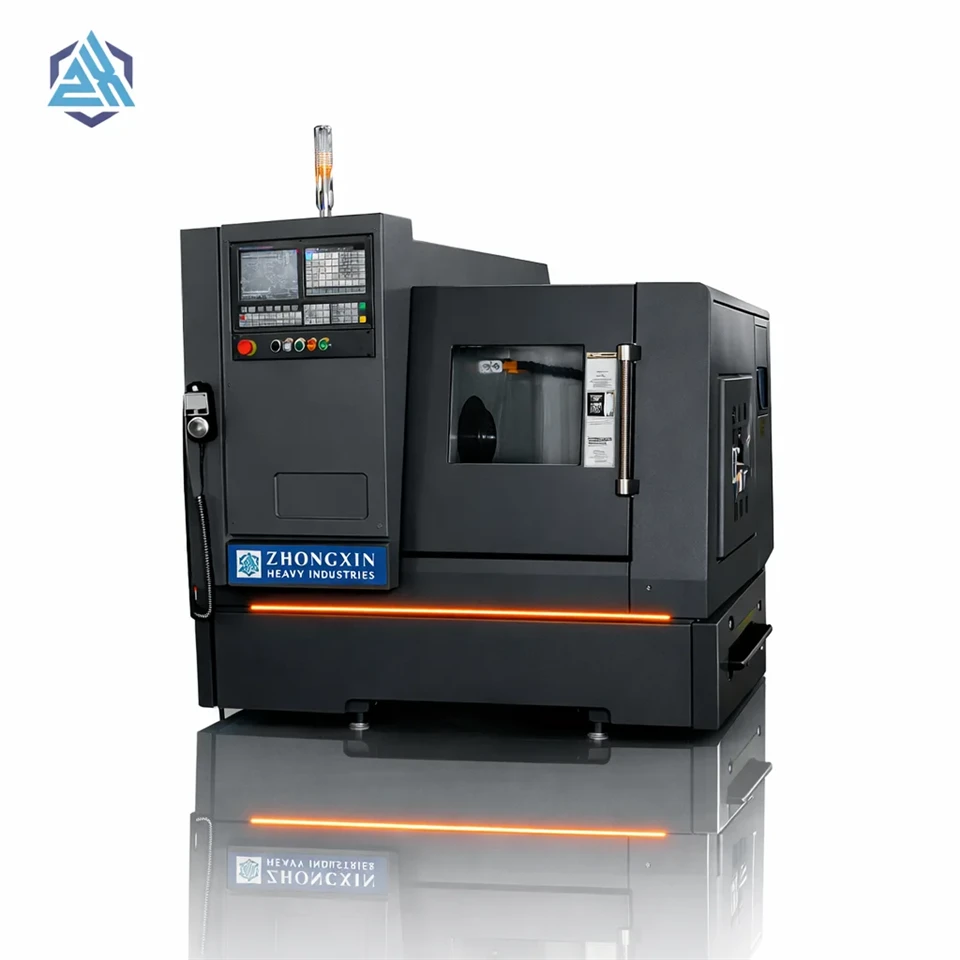

Lille Cnc drejebænk

Maskinen er velegnet til at behandle alle slags små og mellemstore-skaft- og pladearbejdsemner og kan også dreje forskellige gevind, cirkelbue, cirkulær kegle, indvendig og udvendig overflade af drejet legeme. Denne maskine er meget udbredt i sanitære, ventiler, elektriske apparater, instrumenter, biler, motorcykler, lejer og så videre.

Send forespørgsel

Produkt introduktion

bruge

Lineær styre CNC drejebænk

Denne serie er en høj-hastighed, høj-præcision og yderst pålidelig. Hovedkomponenterne er støbt af materialer med høj-styrke for at sikre den langsigtede-stabilitet af værktøjsmaskinen.

CNC drejebænk Karakteristika

Bauskrue forspændingsstruktur.-

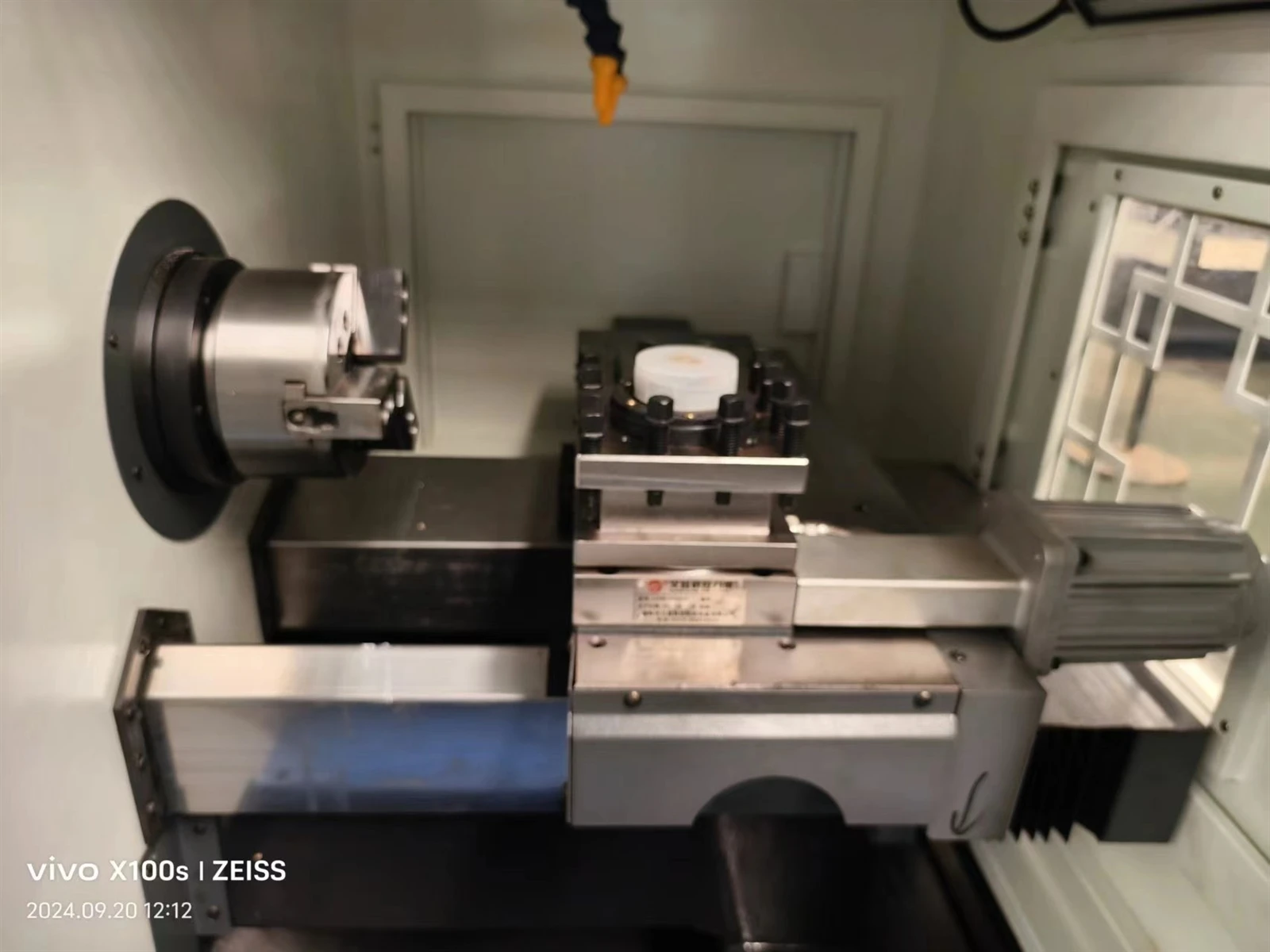

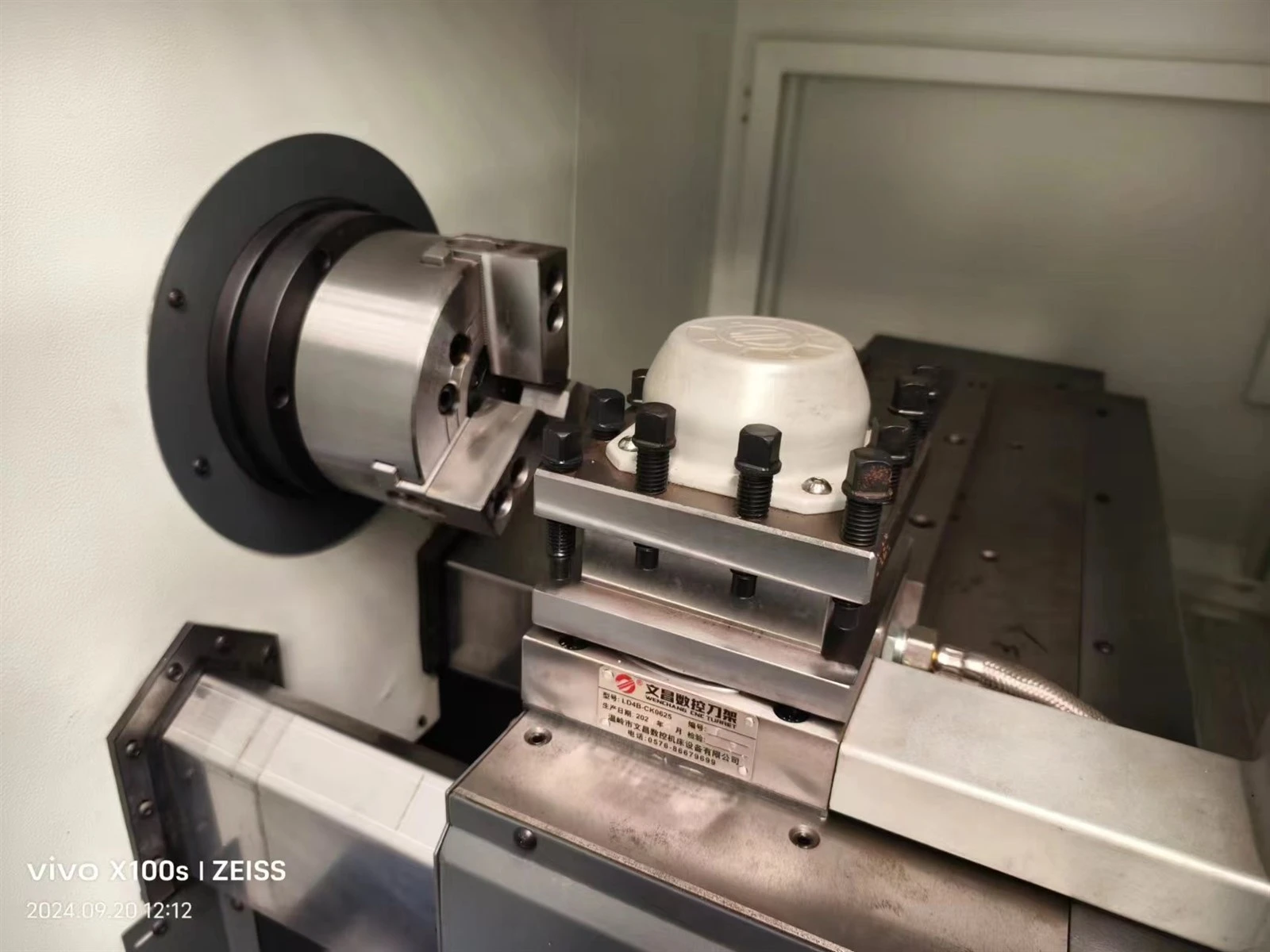

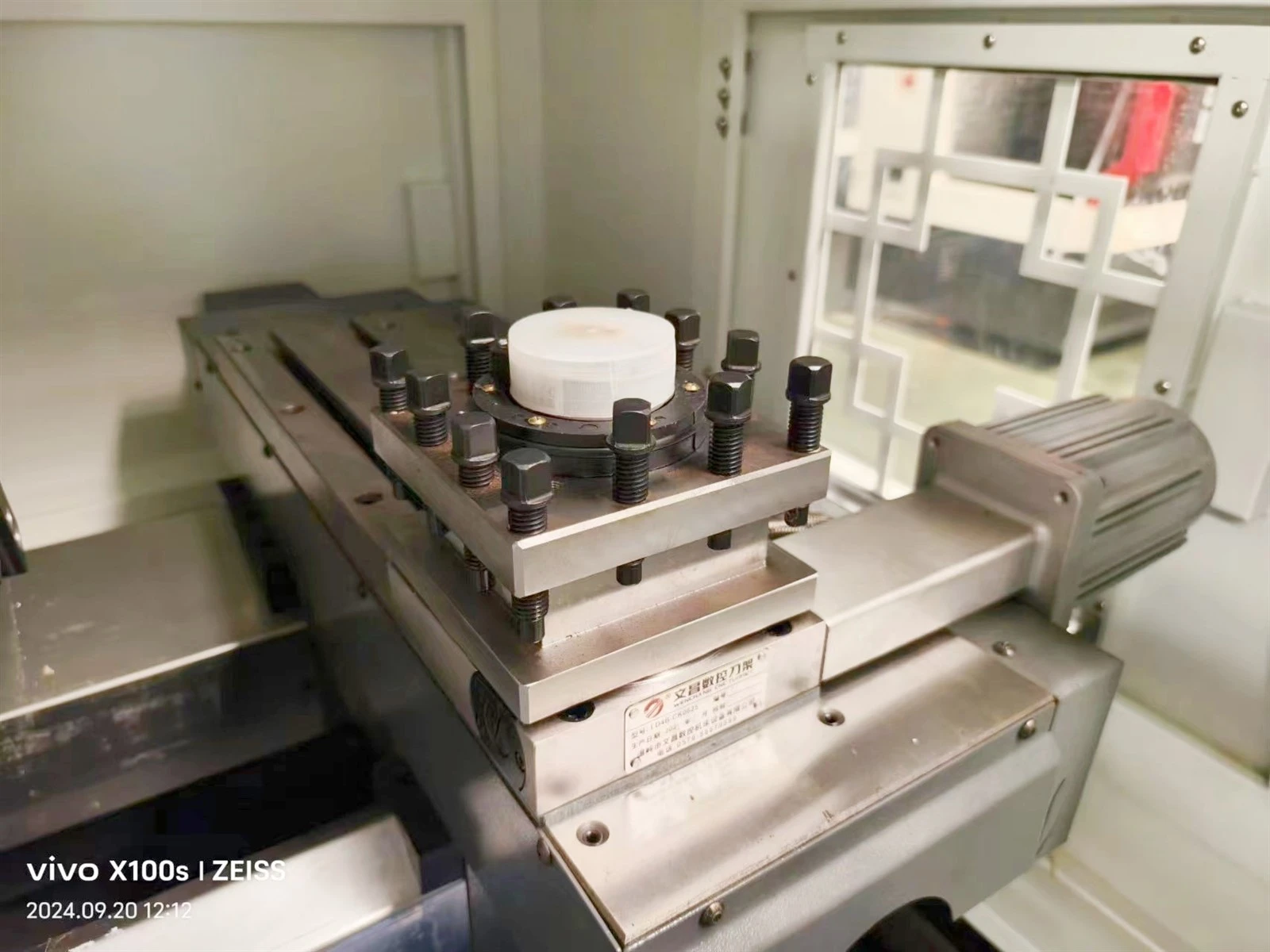

bandetype værktøjspost
tårn valgfri
Flad seng/45 graders ét-stykke-støbt skrå maskinseng

Taiwan lineær styreskinne med høj præcision

Spindelenheden har to typer: kraftig skæring og høj-hastighed

Den tunge skærende spindelenhed er velegnet til bearbejdning af lejer og gear.

Højhastighedsspindelenhed er til høj-hastighed og høj-bearbejdning.

Standard konfiguration

6/8 stations elektrisk tårn og 8 stations servotårn er valgfri

Manuel borepatron er standard hydraulisk massiv og hul borepatron, hydraulisk opsamler er valgfri

Lineær styreskinne Rulle lineær guide med hurtig hastighed og høj
præcision

Specifikationer

Specifikationer	Enheder	H32i
Max.sving dia.over seng	mm	320
Max.sving dia.over glide	mm	70
Maks.behandlingslængde	mm	185
Max bar kapacitet	mm	39
Maks. behandlingsdiameter (plade)	mm	320
Spindelnæse	GB59001	A2-5
spindelboring	φ/mm	48
Spindelhastighed	r/min	50-4000
Spindel mænd magt	KW	3.7
Chuck størrelse	tomme	6
Xaxis ilgang	m/min	24
Z-akse ilgang	m/min	24
X-akse servomotor drejningsmoment	N.m	4
Z-akse servomotor drejningsmoment	N.m	4
Xaxis rejser	mm	280
rejser til Zaxis	mm	330
Værktøjsskaft størrelse	mm	20x20/025
Samlet mærkeeffekt	KW	6
Samlet nominel strøm	A	13
Nettovægt	kg	1400
Maskindimension (L×B×H)	(mm)	1620×1420×1700
